UWB人员定位解决方案与系统详解

UWB人员定位解决方案与系统详解

一、UWB技术核心优势

UWB（超宽带）技术通过纳秒级脉冲信号实现无线传输，具备以下特性：

• 厘米级定位精度：水平精度±10cm，垂直精度分米级，远超蓝牙/Wi-Fi的米级精度。

• 强抗干扰能力：在金属密集、信号衰减快的地铁隧道或矿井中，仍能保持稳定传输。

•

• 低功耗设计：标签续航时间长达数年（如纽扣电池支持3年），降低维护成本。
• 多模式定位：支持零维（存在性检测）、一维（线性定位）、二维（平面定位）、三维（立体定位），适应不同场景需求。

二、系统架构与组件

1. 感知层

   • 定位标签：腕带、工牌、智能手表等形式，集成SOS报警、心率监测等功能。

   •

   • 定位基站：部署于区域边缘，覆盖半径达7850平方米，支持POE供电和IP65防护等级。
   • 激励器：校准高度坐标，配合声光报警设备实现安全预警。
2. 网络层
   • 通讯基站：通过LoRa/4G/Wi-Fi将数据传输至内网服务器，支持千兆电口和光口。
   • 防火墙：保障数据安全，防止非法侵入。
3. 解算层
   • 解算平台：基于TOF（飞行时间）、TDOA（到达时间差）、AOA（到达角度）算法，计算物理位置坐标。
   • 数据库：存储历史轨迹、报警记录等数据，支持快速查询。
4. 应用层
   • 可视化界面：实时显示人员位置、轨迹回放、电子围栏报警等信息。
   • 第三方系统集成：与视频监控、门禁系统、环境传感器联动，构建综合安全管理平台。

三、核心功能与应用场景

1. 实时定位与追踪

   • 地铁场景：在站台、隧道、车辆段部署基站，实现人员厘米级定位，响应时间≤1秒。

   •

   • 矿井场景：支持400米远距离供电，漏读率≤10⁻⁴，误码率≤10⁻⁸，确保井下作业安全。
2. 电子围栏与安全预警
   • 危险区域管控：划定高压设备间、轨行区等电子围栏，越界时触发声光报警。
   • 攀高监测：自定义限制高度，超限时自动告警，防止跌落事故。
3. 轨迹回放与行为分析
   • 历史轨迹查询：支持多人、多倍速回放，智能筛选无效数据。

   • 巡检管理：自定义巡检路线和周期，自动生成巡检报告，提升合规性。

   •

4. 应急救援与SOS报警
   • 一键求救：标签配备SOS按键，长按3秒发送求救信号和实时位置。
   • 应急疏散引导：结合GIS地图生成最优逃生路径，联动广播系统引导疏散。
5. 健康管理与考勤统计
   • 健康监测：智能手环支持心率、血压、睡眠监测，预防员工健康风险。
   • 智能考勤：自动记录上下班时间，生成考勤报表，减少人工统计误差。

四、典型应用场景案例

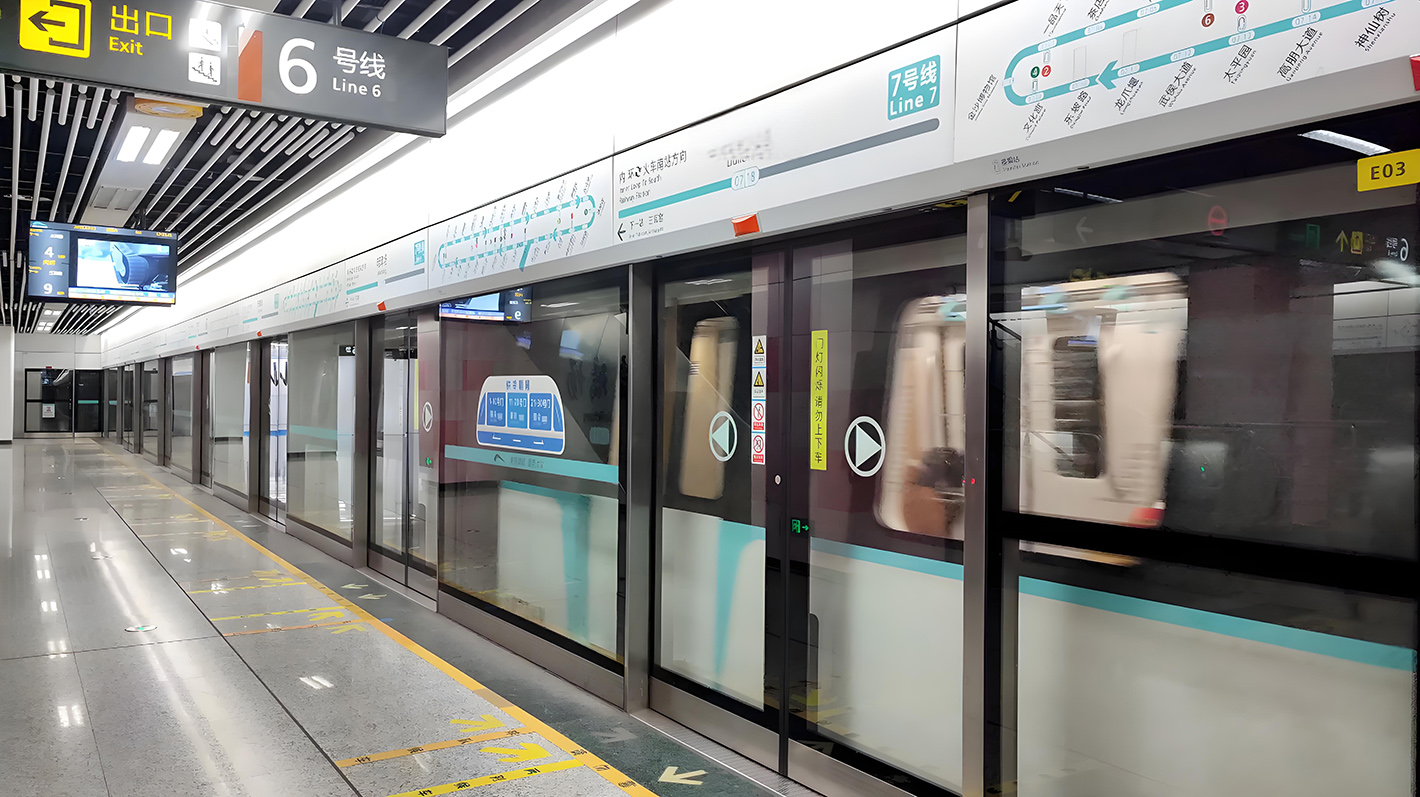

1. 青岛地铁6号线
   • 采用UWB技术实现地铁站与隧道无缝定位覆盖，支持千级标签同时在线，应急响应时间缩短至5分钟以内，年事故率下降90%以上。
2. 马来西亚某隧道项目
   • 作为东南亚第一长隧道，通过UWB技术实现施工车辆智能管理，降低车辆脱轨和碰撞风险，保障施工人员和车辆安全。
3. 某智慧工厂
   • 部署UWB定位系统后，叉车与工人协同效率提升30%，物料搬运时间缩短20%，库存规模优化15%。

五、成本与部署建议

1. 硬件成本
   • 标签：价格区间200-1000元，性能、封装材料、防水等级影响定价。
   • 基站：报价5000-10000元，根据项目规模和难度灵活调整。
   • 芯片：Decawave芯片价格约5美金，未来有望降至1-2美金。
2. 部署策略
   • 小型场景：采用零维定位（1台基站）实现存在性检测。
   • 长廊场景：部署一维定位（2台基站）实现线性定位。

   • 开阔区域：采用二维定位（3台基站）实现平面定位。

   •

   • 立体空间：部署三维定位（4台基站）实现全方位监测。

六、未来发展趋势

1. 多技术融合
   • 结合5G网络保障数据传输，AI算法优化管理策略，数字孪生实现虚实映射。
2. 功能扩展
   • 集成健康监测、环境感知等多元功能，构建全方位安全管理系统。
3. 标准化与成本优化
   • 随着行业标准完善，硬件成本将持续下降，投资回报率提升，推动技术普及。
