UWB三维定位系统：从信号检测到空间坐标解算

UWB（超宽带）三维定位系统是一种基于纳秒级窄脉冲信号的高精度无线定位技术，通过测量信号在空间中的传播时间或时间差，结合三维空间几何算法，实现目标物体在立体空间中的厘米级定位。

一、UWB三维定位系统核心架构

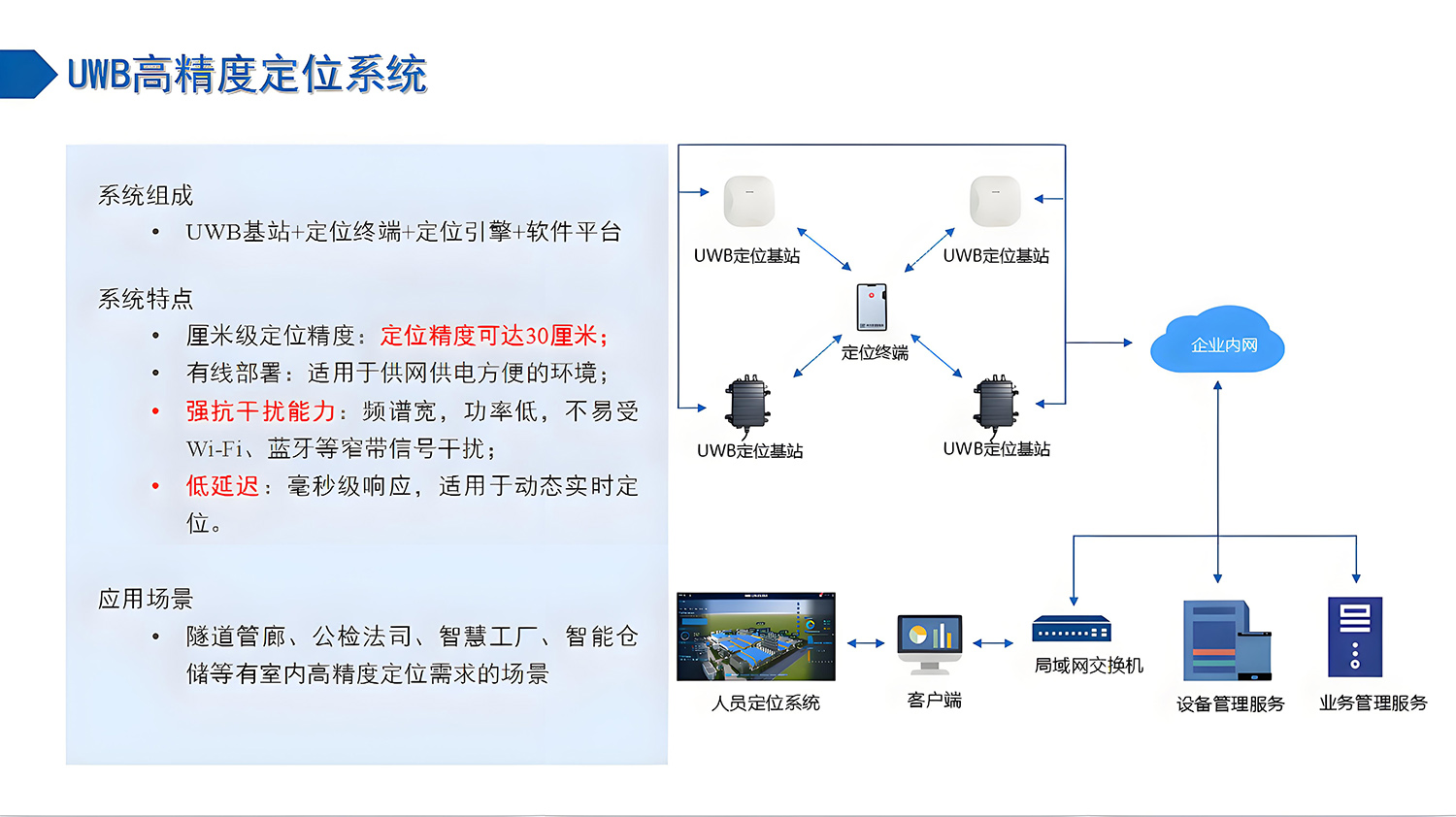

1. 系统组成
   • 锚点（Anchor）：固定部署的UWB基站，负责发射/接收信号并计算距离（ToF/TDoA）。

   • 标签（Tag）：移动端设备，携带UWB模块，通过信号交互确定自身位置。

   •

   • 中央处理器：融合多锚点数据，运行定位算法解算三维坐标。
   • 通信接口：支持UART、CAN、以太网等，实现与上位机或物联网平台的数据交互。
2. 技术路径对比

   定位方式	原理	精度（室内）	功耗	适用场景
   ToF（飞行时间）	测量信号往返时间计算距离	±10-30cm	高	短距离、高精度需求
   TDoA（到达时间差）	通过锚点间信号时间差定位	±20-50cm	低	大规模部署、低功耗标签
   AOA（到达角）	利用天线阵列估计信号方向	±1°-5°	极高	机器人导航、AR/VR

二、信号检测：从原始数据到有效测距

1. UWB信号特性与挑战
   • 优势：带宽≥500MHz，脉冲宽度≤2ns，抗多径干扰能力强。
   • 挑战：非视距（NLOS）传播导致测距误差，需通过算法修正。
2. 关键信号处理步骤
   • 脉冲检测：采用阈值比较或相关器匹配，提取首达路径（First Path）。
   • 时间戳同步：锚点与标签间通过双向测距（DS-TWR）消除时钟偏差。
   • 多径抑制：基于最大似然估计（MLE）或机器学习分离直射路径与反射信号。

三、空间坐标解算：从距离到三维位置

1. 几何定位模型

   • 三边定位法：
     通过三个锚点的距离 $d_1,d_2,d_3$ 构建方程组：

2. 非线性优化算法

• Chan算法：
  将三边定位转化为线性方程，通过加权最小二乘法（WLS）迭代求解，适用于TDoA模式。
• 泰勒级数展开法：
  对非线性方程进行一阶近似，通过梯度下降迭代收敛至最优解，提升动态场景精度。

3. 误差补偿与鲁棒性增强
   • 锚点布局优化：采用四面体或立方体结构，避免几何稀释精度（GDOP）过高。
   • 加权最小二乘法：根据锚点信噪比（SNR）分配权重，抑制低质量测距数据。
   • NLOS识别与修正：通过信号强度（RSSI）或信道脉冲响应（CIR）特征检测非视距，采用残差分析或深度学习模型校正距离。

四、工程实现与性能验证

1. 硬件选型与参数配置

   • UWB芯片：Decawave DW3000（支持TDoA/ToF，测距精度±10cm）。

   •


   • 天线设计：全向天线覆盖360°，增益≥3dBi，减少方向性误差。
   • 同步机制：采用PPS（秒脉冲）信号实现锚点间纳秒级同步。
2. 实测数据与案例分析
   • 场景：30m×20m×10m的工业厂房，部署6个锚点。
   • 结果：

     指标	静态定位	动态定位（速度1m/s）
     水平精度	±8cm	±15cm
     垂直精度	±12cm	±25cm
     更新率	10Hz	5Hz

3. 与竞品技术对比
   • 蓝牙5.1：精度±1m，功耗低但抗干扰能力弱。
   • WiFi RTT：精度±2m，依赖现有AP部署，成本低但延迟高。
   • UWB优势：厘米级精度、低延迟、抗多径，适用于高精度需求场景。

五、未来趋势与挑战

1. 技术融合方向
   • UWB+IMU：通过惯性测量单元（IMU）补偿动态定位漂移，提升机器人导航稳定性。
   • UWB+5G/6G：利用蜂窝网络实现室内外无缝定位，支持自动驾驶与智慧城市。
   • AI驱动优化：采用神经网络预测NLOS误差，实现自适应校准。
2. 标准化与生态建设
   • FiRa联盟：推动UWB互操作性标准，解决多厂商设备兼容问题。
   • 苹果U1芯片：通过iOS生态普及UWB应用（如AirDrop、汽车钥匙）。
3. 核心挑战
   • 成本降低：锚点单价需从$50降至$10以下以实现大规模部署。
   • 复杂环境适应性：金属、液体等高衰减场景下的定位鲁棒性提升。
   • 隐私与安全：防止信号伪造与位置数据泄露，需加密与认证机制。

总结：UWB三维定位系统通过高精度测距、非线性优化算法与工程化设计，实现了从信号检测到空间坐标解算的完整技术闭环。未来需结合AI、5G与标准化推进，突破成本与复杂环境限制，拓展至自动驾驶、工业4.0等新兴领域。
