核电厂三维建模与UWB定位融合

核电厂三维建模与UWB定位的融合，通过将物理空间数字化与高精度位置感知技术结合，实现了核电厂安全管理的智能化升级。该技术体系以厘米级定位精度和三维可视化为核心，显著提升了核电厂的安全管控能力，具体分析如下：

一、技术融合的必要性

1. 核电厂安全管理的核心需求
   核电厂作为高风险工业场所，对人员、设备的位置追踪和安全监控要求极高。传统管理方式依赖人工巡检和固定摄像头，存在覆盖盲区、响应滞后等问题。三维建模与UWB定位的融合，通过实时位置数据与三维场景的联动，实现了对人员行为、设备状态的动态感知。

2. 三维建模的支撑作用

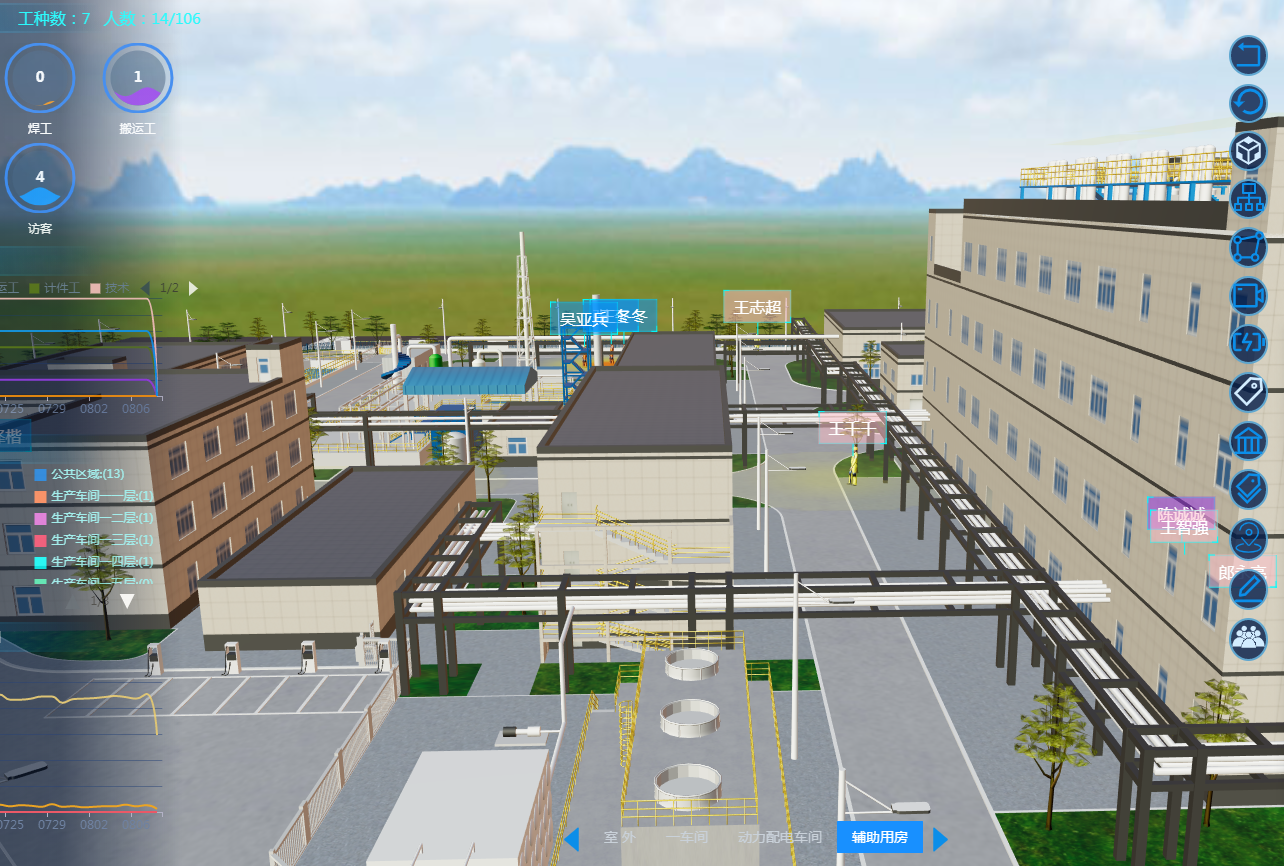

   三维建模技术构建了核电厂的虚拟数字孪生体，包含反应堆、燃料库、管道等关键设施的精确几何信息。该模型不仅为UWB定位提供了空间坐标基准，还支持通过三维可视化界面直观展示定位结果，例如在三维场景中标记人员位置、规划逃生路径等。

3. UWB定位的技术优势
   UWB（超宽带）技术通过纳秒级脉冲信号实现厘米级定位精度，抗多径干扰能力强，适用于金属密集、结构复杂的核电厂环境。其定位原理包括TDOA（到达时间差）和TOF（飞行时间法），可穿透障碍物并抵抗电磁干扰，确保在核电厂特殊环境下的稳定性。

二、融合系统的核心功能

1. 实时人员定位与轨迹追踪
   • 厘米级定位：UWB标签佩戴于人员安全帽或工卡，通过与三维模型中的锚点交互，实时计算位置坐标，误差≤10cm。
   • 轨迹回放：系统记录人员历史移动路径，支持按时间、区域查询，辅助事故溯源和操作规范分析。

   • 电子围栏：在危险区域（如辐射区、高压设备区）设置虚拟边界，未经授权进入时触发声光报警，并联动摄像头调取实时画面。

   •

2. 安全监控与应急响应
   • 入侵检测：结合周界报警系统，当检测到非法入侵时，三维场景快速定位告警位置，并显示附近摄像头画面，辅助快速处置。
   • SOS报警联动：人员遇到紧急情况时，通过胸卡或安全帽触发报警，系统自动定位并通知救援人员，同时规划最优救援路径。

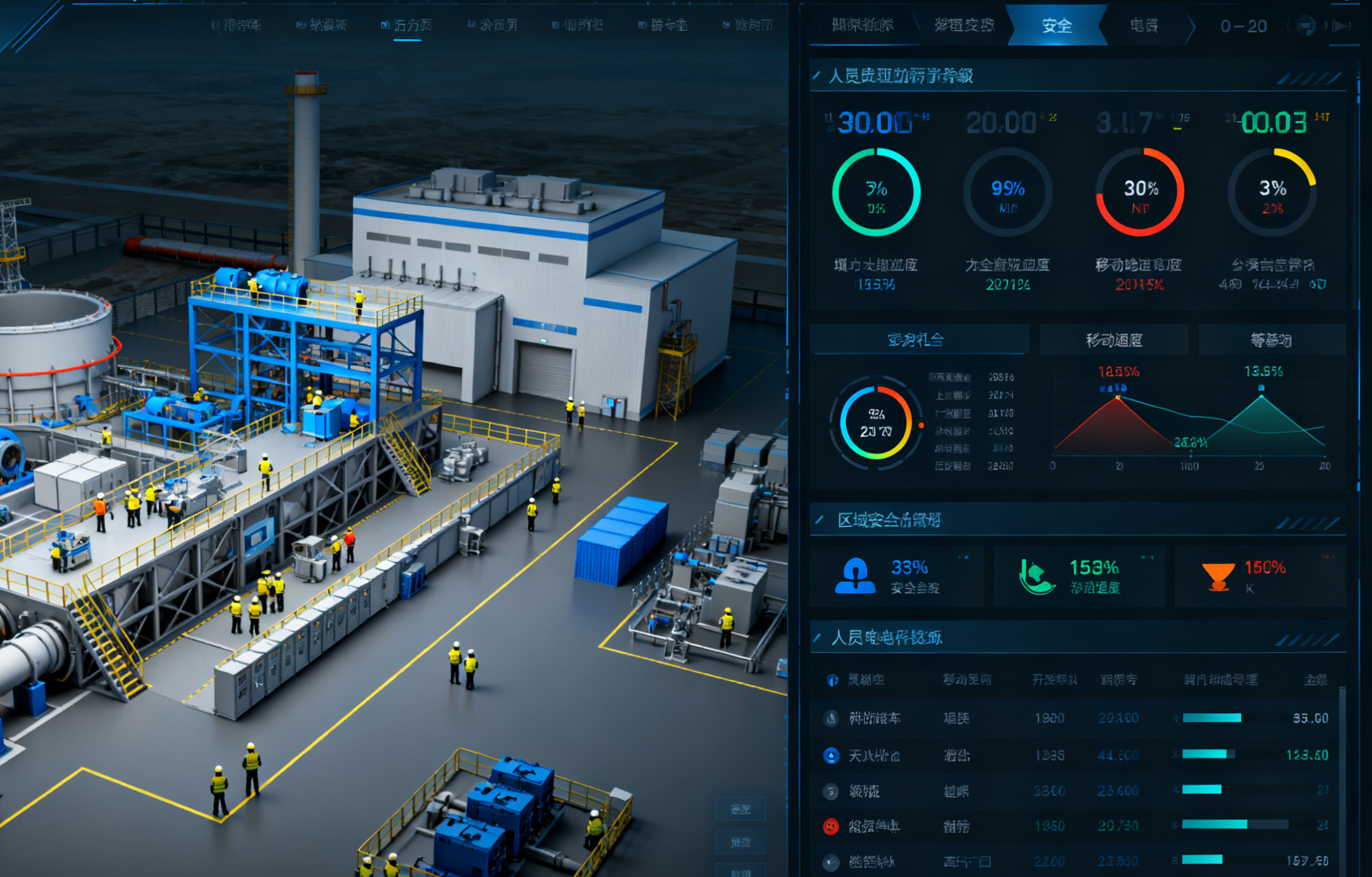

   • 预案可视化：在三维场景中通过动画展示物资分布、路线规划等信息，辅助应急指挥。
3. 设备与流程管理
   • 设备定位：追踪关键设备（如阀门、传感器）的位置，优化巡检路线，减少查找时间。
   • 两票系统融合：将定位数据与工作票、操作票系统关联，实现操作过程的空间-时间监督，防止误入非授权区域。
   • 门禁集成：与人脸识别、指纹识别系统联动，控制人员进出权限，确保电子间等敏感区域的安全。

三、技术实现路径

1. 三维建模流程
   • 数据采集：使用激光扫描仪或无人机倾斜摄影获取核电厂点云数据。
   • 模型构建：通过3D Max等软件进行几何建模，按1:1比例还原建筑、设备结构。
   • 引擎支持：采用Unity 3D或WebG2引擎实现模型渲染与交互，支持FBX格式导出。
2. UWB定位系统部署

   • 锚点布局：每隔50-100米部署一个UWB基站，确保任意时刻至少四个基站能接收标签信号。

   •

   • 算法优化：采用Chan算法或卡尔曼滤波处理测距数据，抑制多径误差，提升动态场景精度。
   • 低功耗设计：标签采用间歇脉冲发送机制，电池续航达4-6年，支持大规模并发（单系统11000个标签）。
3. 系统集成与数据交互
   • 接口标准化：通过API或数据库接口与KNS/DCS/SIS等核电厂监控系统对接，获取设备状态数据。
   • 视频联动：集成海康威视等摄像头，实现定位数据与视频画面的实时关联。
   • 数据分析平台：提供后台报警报表、数据统计与导出功能，支持历史轨迹查询与行为分析。

四、应用成效与案例

1. 安全管控效率提升
   • 某核电厂部署后，人员查找时间从15分钟缩短至2分钟，误入危险区域事件减少90%。
   • 通过电子围栏与视频联动，非法入侵响应时间从5分钟压缩至30秒内。
2. 运维成本优化
   • 设备检修定位功能使备件查找时间降低70%，备件库存成本减少25%。
   • 集中式智能巡检减少30%的人力投入，巡检覆盖率提升至100%。
3. 行业标杆案例
   • 秦山核电站：采用三维建模与UWB融合系统，实现反应堆厂房内人员定位精度±8cm，支持核燃料操作全程监控。
   • 大亚湾核电站：通过系统联动消防系统，在模拟火灾演练中，人员疏散路径规划效率提升40%。
