室内人员定位系统解决方案，基于UWB实时定位技术

基于UWB(超宽带)实时定位技术的室内人员定位系统解决方案，通过高精度、低延迟的定位能力，结合智能化管理功能，可广泛应用于工业制造、医疗养老、公共安全等领域。以下是详细的解决方案框架：

一、系统架构设计

1. 硬件层

UWB定位基站：

部署于室内关键位置(如天花板、墙壁)，形成定位网络。

支持TDOA(到达时间差)、AOA(到达角度差)或混合定位模式。

具备高精度时间同步功能(如通过GPS或有线同步)，确保基站间时间误差<1ns。

防护等级IP65以上，适应工业、仓储等恶劣环境。

UWB标签（终端设备）：

佩戴于人员(如工牌、手环、安全帽)或携带于设备(如工具、车辆)。

支持低功耗设计，续航时间>1年(如采用纽扣电池)。

集成加速度传感器、温度传感器等，实现多维度数据采集。

支持蓝牙/Wi-Fi双模通信，便于数据回传与配置。

2. 网络层

有线/无线传输网络：

基站通过以太网或Wi-Fi 6连接至定位引擎服务器。

支持PoE供电，简化部署。

边缘计算能力：基站内置轻量级定位算法，减少数据传输延迟。

3. 软件层

定位引擎：

实时处理基站上传的原始数据(如TOF、RSSI)，通过卡尔曼滤波、粒子滤波等算法优化定位结果。

支持动态基线校准，自动补偿环境干扰(如金属障碍物、人员遮挡)。

输出三维坐标(X/Y/Z)或二维平面坐标(X/Y)，精度10-30厘米。

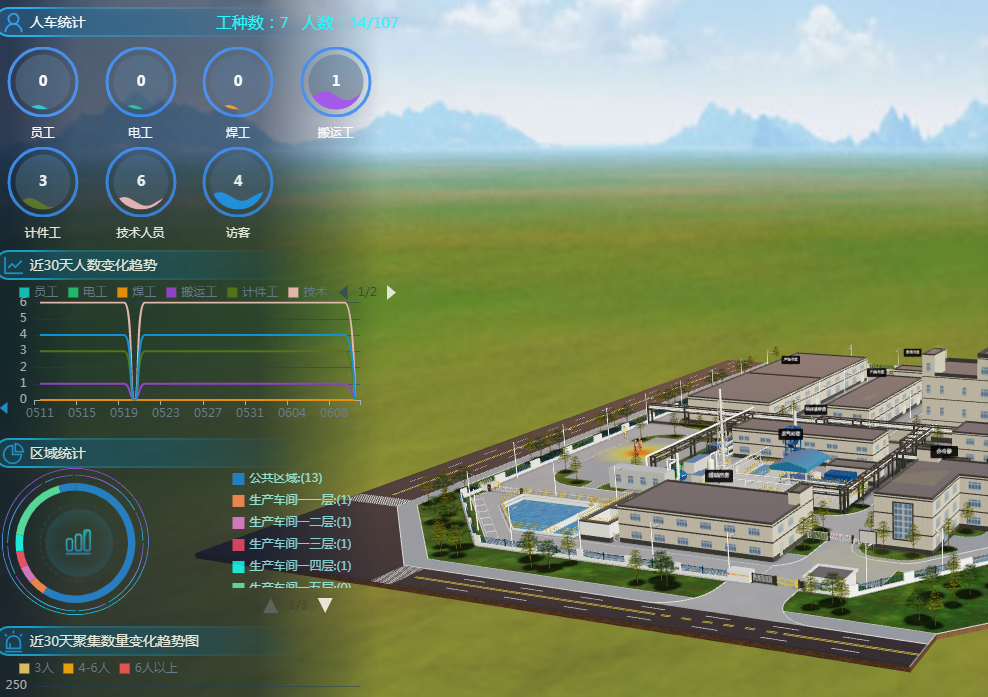

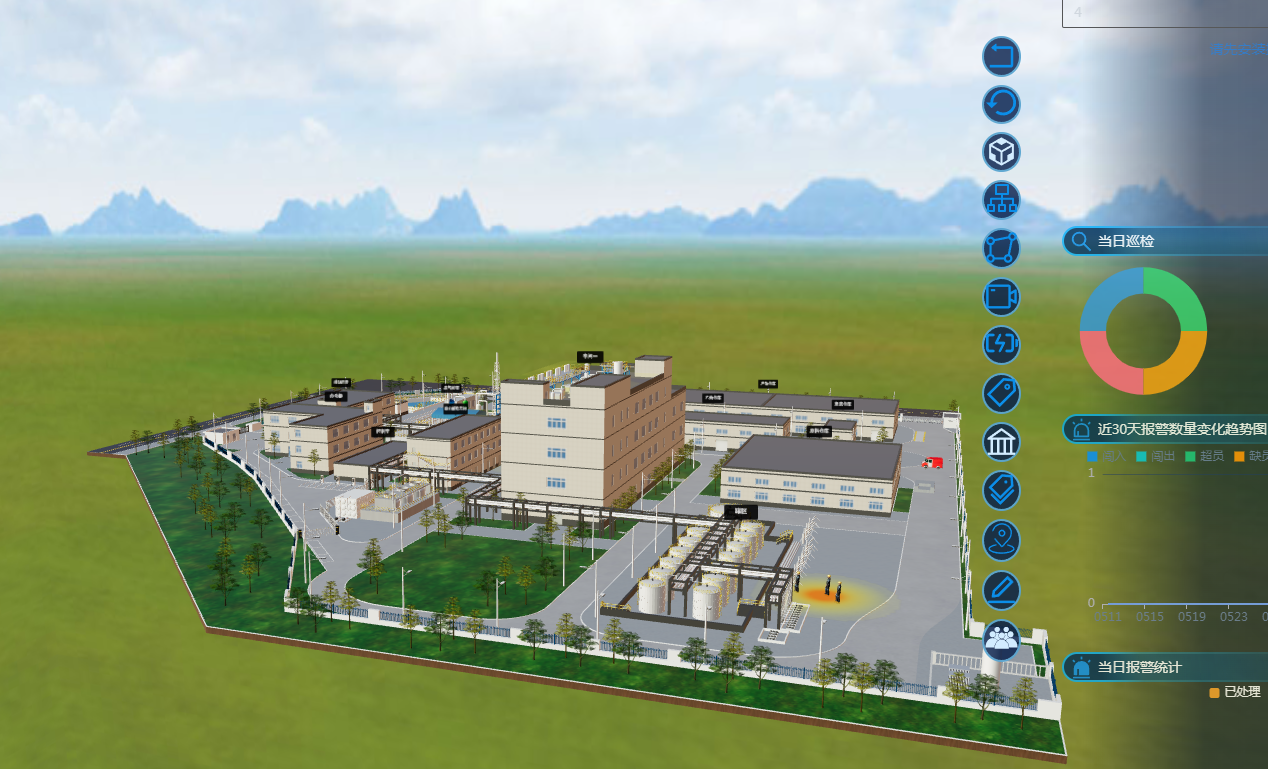

管理平台：

实时监控：地图可视化展示人员位置、移动轨迹、停留时间。

电子围栏：划定安全区域(如危险区、禁入区)，人员闯入自动触发声光报警或短信通知。

历史轨迹回放：支持按时间、人员、区域筛选轨迹数据，用于事故溯源或效率分析。

数据分析报表：生成人员密度热力图、工时统计、活动规律分析等。

多系统联动：与视频监控、门禁系统、消防系统集成，实现应急事件快速响应。

二、核心功能实现

1. 高精度定位

多基站协同定位：

部署3个以上基站，通过TDOA算法计算标签到基站的距离差，结合三角定位确定位置。

在复杂环境(如多层厂房)中，采用分层部署策略，每层独立定位网络，避免信号干扰。

动态校准技术：

基站定期自检，通过已知参考点(如固定标签)校准位置偏差。

支持手动校准工具，快速修正基站安装误差。

2. 实时性与低延迟

数据刷新率：

定位引擎支持10Hz以上刷新率，确保人员移动轨迹平滑无卡顿。

关键区域(如出入口、危险区)可提升至20Hz，满足高动态场景需求。

边缘计算优化：

在基站端预处理数据(如滤波、去噪)，减少传输至服务器的数据量。

定位引擎采用分布式架构，支持多服务器负载均衡，避免单点故障。

3. 安全性与可靠性

数据加密：

基站与标签间通信采用AES-128/256加密，防止信号被截获或篡改。

管理平台支持HTTPS协议，确保数据传输安全。

冗余设计：

基站支持双电源备份，主电源故障时自动切换至备用电源。

定位引擎采用双机热备，主服务器故障时备用服务器无缝接管。

三、典型应用场景

1. 工业制造

场景需求：

实时监控工人位置，优化生产流程。

防止人员进入危险区域(如机械臂作业区)。

统计工人工时，评估工作效率。

解决方案：

工人佩戴UWB工牌，基站部署于车间天花板。

电子围栏划定危险区，人员闯入触发报警并联动机械臂停机。

管理平台生成工时报表，分析各工序耗时，优化排产计划。

2. 医疗养老

场景需求：

防止老人走失，快速定位跌倒人员。

监控医护人员巡查路线，确保服务质量。

管理医疗设备位置，避免丢失。

解决方案：

老人佩戴UWB手环，医护人员携带UWB胸牌。

手环集成跌倒检测算法，触发报警时自动发送位置至护理站。

电子围栏划定活动范围，老人离开安全区域通知家属。

3. 公共安全

场景需求：

监狱中实时监控犯人位置，防止越狱。

大型活动中管控人流，避免拥挤踩踏。

火灾/地震时快速定位被困人员。

解决方案：

犯人佩戴防拆UWB腕带，基站部署于监舍走廊。

腕带被破坏时自动报警，结合视频监控锁定位置。

活动中通过UWB标签统计各区域人数，动态调整安保力量。

四、部署与实施步骤

现场勘查：

测量室内尺寸、结构(如墙体材质、楼层高度)。

标识关键区域(如出入口、危险区、设备放置点)。

基站规划：

根据覆盖范围计算基站数量(单基站覆盖半径30-50米)。

确定基站安装位置(避免金属障碍物、电磁干扰源)。

标签配置：

根据人员/设备类型选择标签形态(工牌、手环、胸牌)。

预设标签参数(如刷新率、报警阈值)。

系统调试：

部署基站并完成时间同步。

测试定位精度，优化基站布局或校准参数。

培训与交付：

对管理人员进行系统操作培训。

提供API接口文档，支持第三方系统集成。

五、成本与效益分析

硬件成本：

基站单价￥5.000-10.000.标签单价￥200-500.

10.000㎡厂房部署约20个基站，总成本￥10万-20万。

效益提升：

工业场景：减少人员等待时间，提升生产效率10%-20%。

医疗场景：降低老人走失风险，减少护理人力投入30%。

安全场景：缩短应急响应时间50%以上，降低事故损失。
