人员定位系统（UWB+蓝牙+LoRa）融合定位方案分析

一、技术原理与核心优势

1、UWB（超宽带）定位

编辑搜图

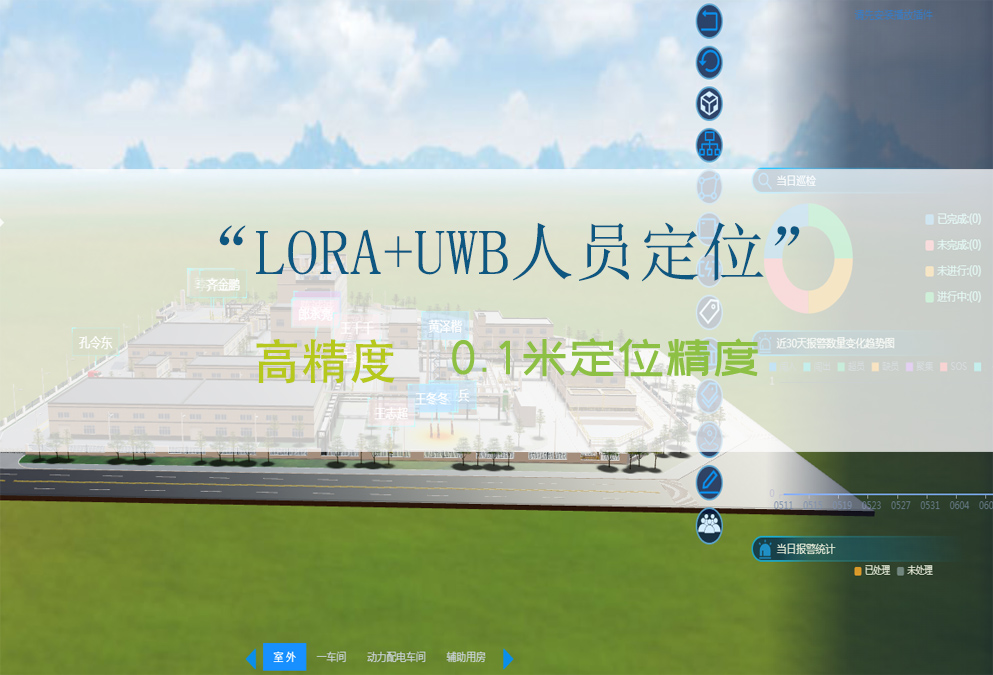

UWB(超宽带)定位

高精度：定位误差通常在10-30厘米，适合高危区域（如化工反应釜）或精密生产场景（如电子芯片组装）。

抗干扰性强：500MHz以上带宽可分辨多径信号，金属密集环境穿透率比蓝牙高40%。

低时延：支持1-100Hz刷新率，可追踪高速移动目标（如时速60km/h的AGV小车）。

2、蓝牙定位

低成本：蓝牙芯片价格低（几元至十几元），标签续航达数年（LoRa传输降低功耗）。

易部署：信标可灵活调整覆盖范围（如10-50米），适合区域级定位（误差3-5米）。

功能多样：集成考勤、门禁、消费等“一卡通”功能，适应恶劣工业环境（标签防水防污染）。

3、LoRa定位

编辑搜图

lora定位技术

长距离覆盖：单个基站覆盖半径可达数公里，适合露天或信号遮挡区域（如隧道、矿山）。

低功耗：标签续航达数年，减少维护成本。

成本可控：LoRa模块单价几十元，整体成本低于UWB。

二、融合定位方案架构

1、系统分层设计

定位引擎：融合TDOA、AOA、双曲线定位等算法，计算人员位置。

管理平台：提供实时定位、轨迹回放、电子围栏、报警管理、数据分析等功能。

开放接口：与视频监控、门禁、考勤等系统对接，实现数据互通。

UWB基站：部署于高精度需求区域（如地下车库、精密车间）。

蓝牙信标：散布于中精度区域（如办公区、材料堆放区）。

LoRa网关：覆盖长距离或信号遮挡区域（如隧道、露天工地）。

通信协议：支持4G/5G、Wi-Fi、LoRa等多种传输方式，确保数据实时性。

编辑搜图

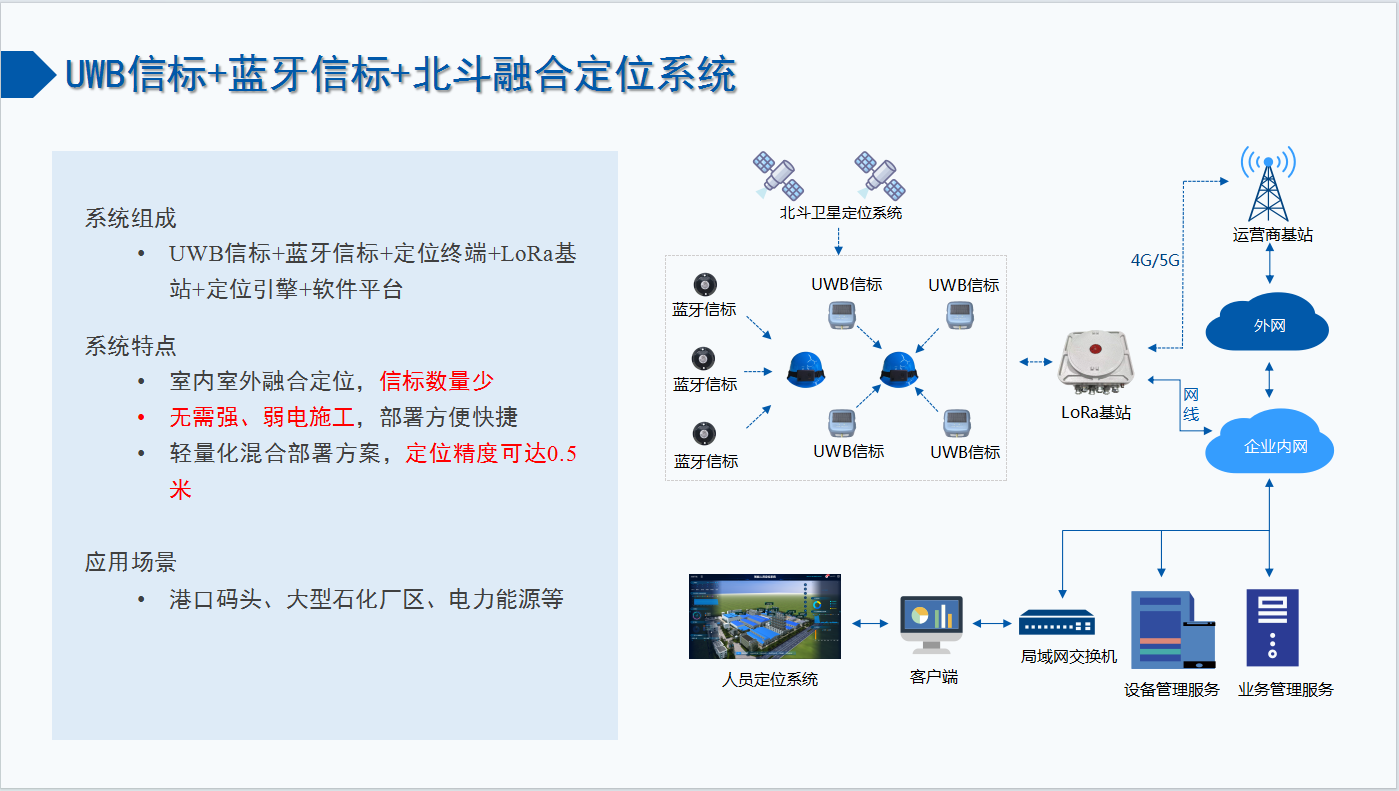

融合定位系统

终端层：集成UWB+蓝牙+LoRa的多模标签（如安全帽式、工牌式），支持一键报警、跌落检测等功能。

在基坑周边部署UWB基站，设置超时停留报警，结合视频监控联动，坠落事故响应时间缩短至1分钟内。

通过3D电子地图分楼层显示人员分布，支持按工种筛选查看，工序衔接时间缩短30%。

利用蓝牙信标定位叉车和员工位置，结合LoRa传输数据至管理系统，优化货物搬运路径。

通过UWB追踪货架、托盘及AGV小车，结合WMS系统提升库存管理和拣货效率。

在辐射区、反应釜等高危区域部署UWB基站，定位误差从2米降至0.2米，误入风险降低90%。

编辑搜图

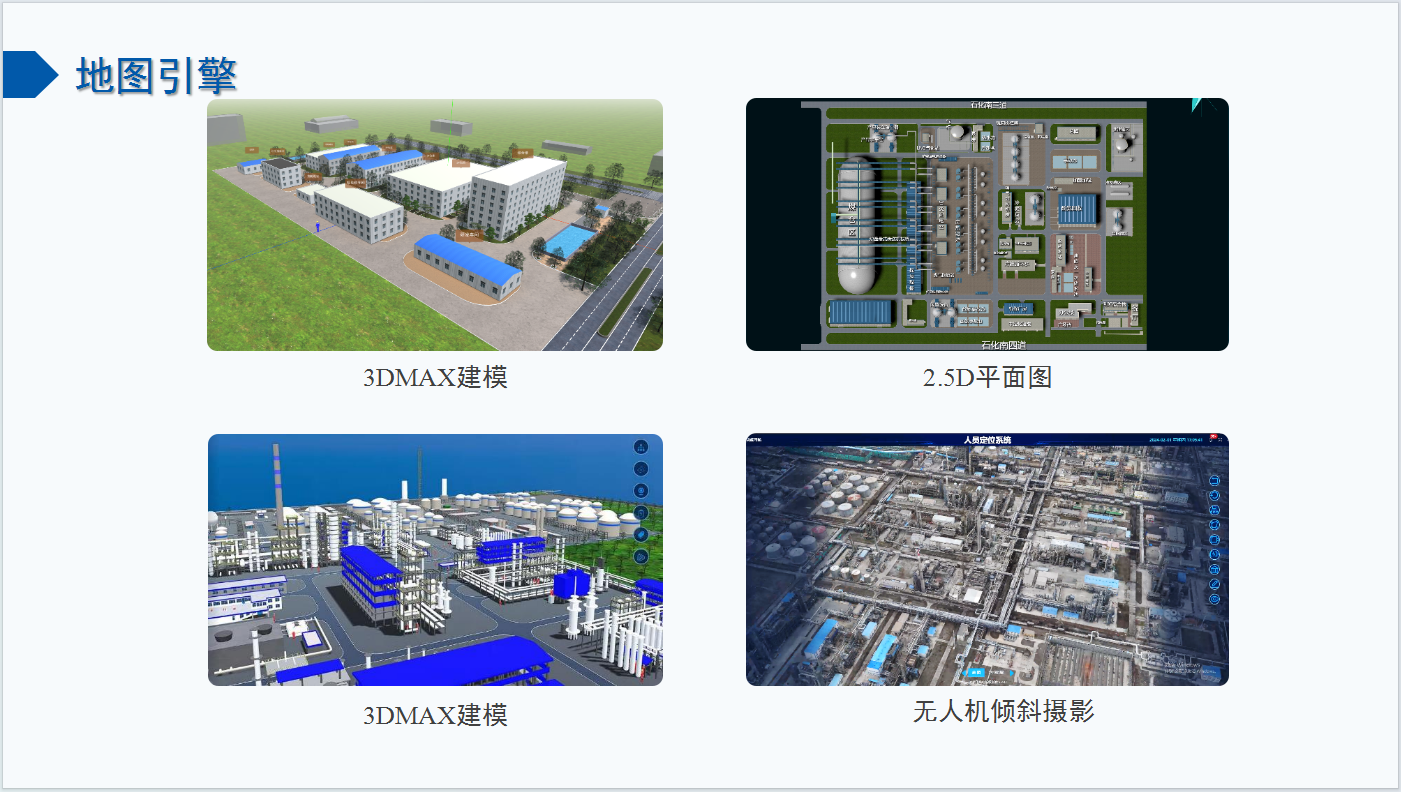

3D定位地图

通过电子围栏实时监控人员位置，结合气体监测系统，浓度超标时触发紧急疏散。
